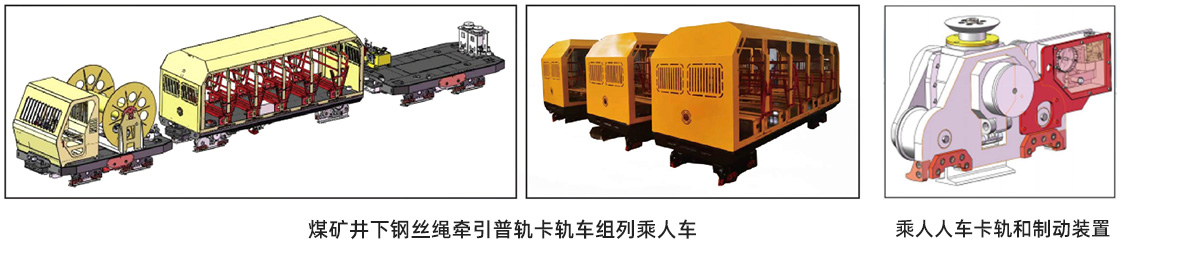

乘人人车卡轨和制动装置

人车由转向抱轨轮架、载重平板、人防护罩、翻转座椅、离心释放机构、制动闸、紧急制动拉手组成。由提绞车牵引运行。每节车的转动轮架上都设有设有制动装置，带有一个制动缸和抱闸。牵引连接销直径60mm，两侧设有保护链条连接销，直径50mm。车厢中部位于顶部设有紧急制动拉绳,制动装置也可以自动感应超速释放制动。四对抱爪通过液压释放同时抓住钢轨后，实现制动。

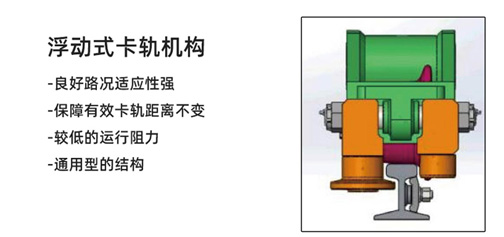

卡轨结构

斜井(巷)卡轨乘人装置

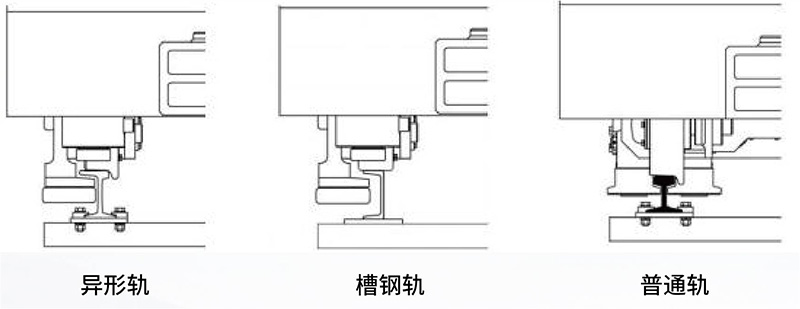

根据运行轨道的差异可分为:异形轨、槽钢轨、普通轨卡轨共性:基于地面轨道运输、全程卡轨与运行自身无动力,配套提升机运输具备安全可靠的车辆紧急制动能力。

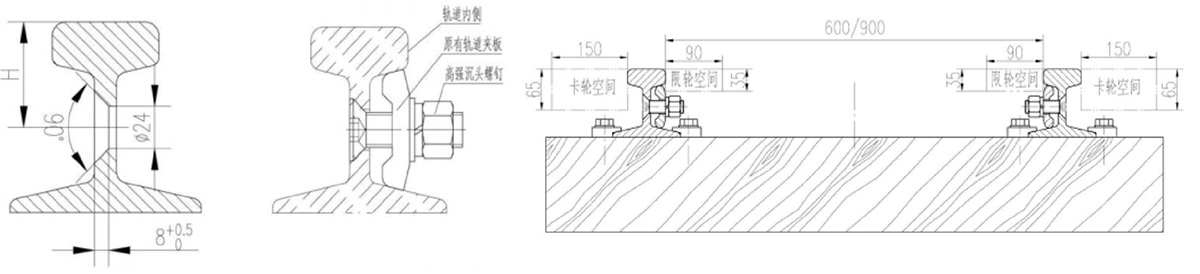

轨道改造方式

井下现场通过专用气动轨道钻扩孔机改造。

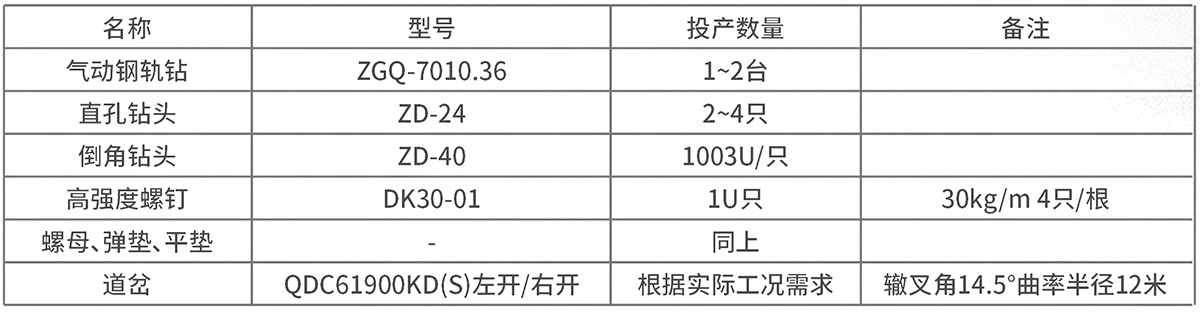

轨道改造配置说明

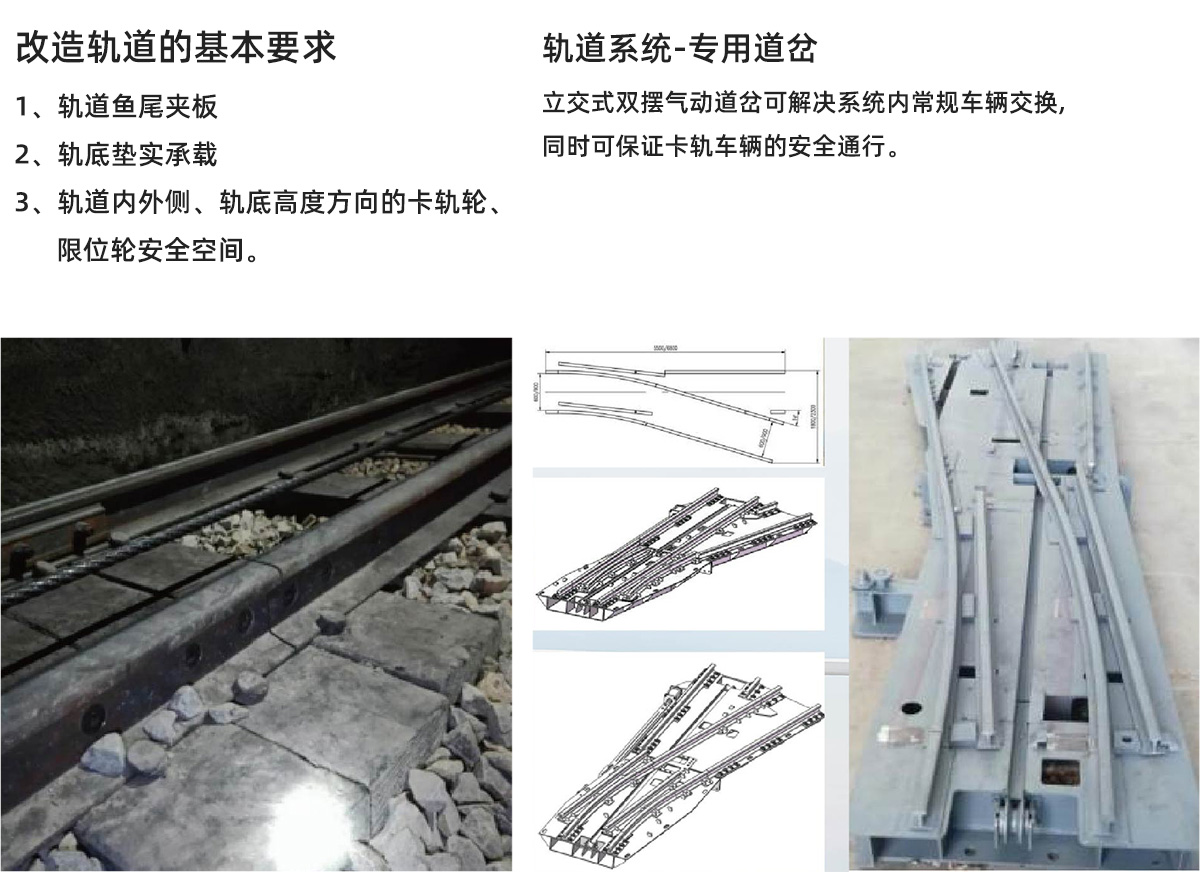

轨道系统-专用道岔

专用道岔(手动气控)投产配置说明

道岔+气控箱 +岔位显示报警装置(岔道语音报警装置)+接近传感器(2只)

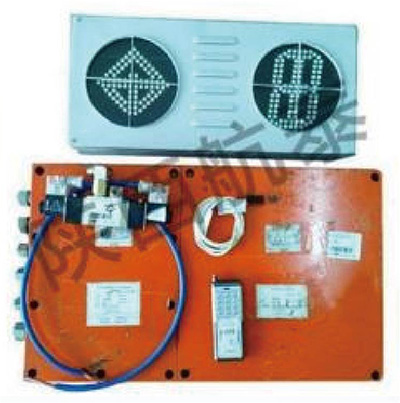

专用道岔(遥控)投产配置说明

道岔 +司控装置一套(整体外购)司控道岔控制器

接近传感器

遥控器

LED显示屏
